產品·簡介

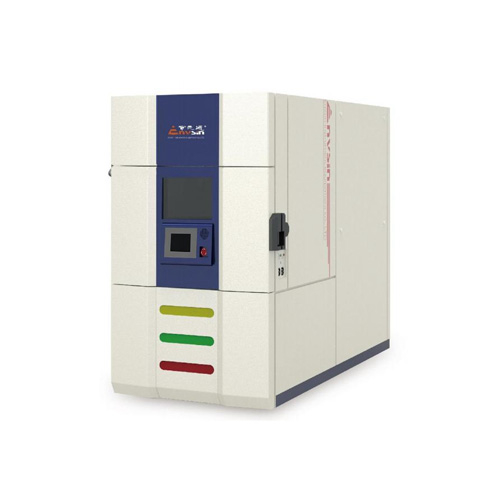

冷熱沖擊試驗箱是一種模擬自然環境中溫度快速變化的試驗設備,用于測試材料、部件或產品的耐熱沖擊能力。它通過將試樣在短時間內暴露于極端高溫和低溫環境之間進行循環,以評估其在快速溫變條件下的性能。
冷熱沖擊試驗箱主要由工作室、制冷系統、加熱系統、控制系統和數據記錄系統等組成。工作室是放置試樣的空間,其尺寸和材料根據試驗要求而定。制冷系統和加熱系統用于產生所需的溫度環境,其控制精度和穩定性對試驗結果影響很大??刂葡到y用于控制試驗過程,包括設定溫度、時間、循環次數等參數。數據記錄系統用于記錄試驗過程中的溫度變化數據,以便分析和評估試樣的耐熱沖擊性能。
產品·參數
試驗箱容積 | 512 升 |
工作室尺寸 | 800×800×800mm(寬×深×高) |
整機外尺寸 | 2150mmx2700mmx2580mm(寬×深×高) 不含凸出部分,實際請以工程最終設計為準 |
供電電源 | AC380V± 10%,50Hz±1 三相四線+接地線 (3/N/PE),接地電阻小于 4Ω |
最大系統功率 | 69.7KW |
最大系統電流 | 113.3A |
冷卻方式 | 水冷卻式 (制冷機組) |
系統結構 | 測試產品移動式,預熱區、預冷區二箱結構 |
安裝場地 | 1.9. 1 擺放場所地面平整,通風良好,不含易燃易爆、腐蝕性氣體或粉塵; 1.9.2?附近沒有強電磁輻射源; 1.9.3?設備附近備有排水地漏(距制冷機組?2?米以?xún)?,方便導排冷凝積水); 1.9.4場地地面承重能力不小于?600kg/m2; 1.9.5?場地提前配備符合試驗箱要求的供電源; 1.9.6?如試驗箱有供水或供氣要求,場地需提前配備; 1.9.7 環境溫度要求:①5℃~25℃保證最佳性能,25℃~35℃可以正常運行 (針對風冷型試驗箱);②5℃~40℃可以正常運行 (針對水冷型試驗箱,但冷卻水源系統設計需滿足要求); 1.9.8?環境濕度要求: ≤85%RH; 1.9.9?環境大氣壓要求:86KPa~106KPa; 1.9. 10 設備周?chē)枇粲羞m當的維護空間。 |
冷卻水源 | 水溫:5℃≤水溫≤28℃可滿足所有技術指標,28℃<水溫≤33℃可正常使用 (降溫時間會(huì )有所變化);若水源為溫度≤10℃的空調冰水,需做好防管路產生冷凝水的措施! | 1、如果試驗箱采用風冷卻設計,則不需冷卻水源; 2、 冷 卻 水 源 系 統 符 合GB50050-1995 工業循環冷卻水處理設計規范標準 | |
水流量: ≥15T/H | |||
水管直徑:2.0 寸×1 組 | |||
進水水壓:0.3MPa~0.6MPa | |||
進出水壓差: ≥0.2MPa | |||
水質要求:滿足 GB50050-1995 標準 | |||
1. 11、壓縮空氣源 | 壓縮空氣供氣壓力:0.6MPa~0.7MPa; 氣動用途壓縮空氣含水量: ≤30g/m3 干空氣用途壓縮空氣含水量: ≤1.5g/m3 (選配) | ||
工作室溫度沖擊試驗參數 | 低溫沖擊溫度范圍: ﹣ 65℃~ ﹣ 10℃ 高溫沖擊溫度范圍: +60℃~+150℃ | 備注: 1、均在空箱條件下 (注明除外),按?GB/T5170-2008測 試。 2?、在?0℃~+60℃溫度范圍內,?不支持執行設定溫度沖擊功能。 3、風冷型試驗箱系在室溫25℃時且通風良好條件下所測試數據; 當?35℃≥室溫>25℃時,可正常使用,但低溫范圍、 降溫速率及熱負載能力會(huì )受環境溫度變化影響。 4、水冷型試驗箱在水溫≤28℃、水壓在 0.3MPa~0.6Mpa,進出水壓差≥0.2Mpa條件下所測試數據。 | |
溫度均勻度: ≤2℃ | |||
溫度波動度: ±0.5℃ | |||
溫度偏差: ±2℃ | |||
預熱區溫度設定 | 溫度設定范圍:+50℃~+200℃ (升溫時間:室溫→+200℃約 50min) | ||
預冷區溫度設定 | 溫度設定范圍: ﹣ 80℃~+70℃ (降溫時間:室溫→ ﹣ 80℃約 80min) | ||
溫度轉換時間 | <10sec | ||
溫度恢復時間 | ≤5min(在出風口測量) | ||
滿足試驗標準 | GJB150.3A-2009 高溫試驗 GJB150.4A-2009?低溫試驗 GJB150.9A-2009 濕熱試驗 GB/T2423. 1-2008 電工電子產品環境試驗第?2 部分:試驗方法試驗?A:?低溫(IEC60068-2-1:2007,IDT) GB/T2423.2-2008 電工電子產品環境試驗第?2 部分:試驗方法試驗?B:低溫(IEC60068-2-1:2007,IDT) GB/T2423.3-2016 環境試驗第?2 部分:試驗方法試驗?Cab恒定濕熱試驗(IEC60068-2-78:2012,IDT) GB/T2423.4-2008 環境試驗第?2 部分:試驗方法試驗?Cab交變濕熱12h+12h循環 (IEC60068-2-30:2005,IDT) GB/T2423.22-2012 電工電子產品環境試驗第 2 部分:試驗方法試驗N:溫度變化 (IEC60068-2-14:2009,IDT) MILSTD202F,method107G溫度沖擊試驗 JESD22-A104-A溫度循環試驗 GJB1032 電子產品環境應力篩選方法 |
溫度沖擊試驗能力 | 設備可滿足下述沖擊溫度范圍: -40℃~﹢?85℃、-40℃~ ﹢?125℃、-40℃~ ﹢?150℃ -55℃~﹢?85℃、-55℃~ ﹢?125℃、-55℃~ ﹢?150℃ -60℃~﹢?85℃、-60℃~ ﹢?125℃、-60℃~ ﹢?150℃ 或從 GB/T2423. 1-2001 試驗 A:低溫和 GB/T2423.2-2001 試驗B:高溫規定;GJB150.3A-2009 高溫和 GJB150.4A-2009 低溫的試驗溫度中選取。 1 ) 滿足 GB/T2423.22-2002 “1 試驗 Na:規定轉換時間的快速溫度變化”相關規定。 2)滿足 GJB150.5A-2009 程序 Ⅰ——恒定極值溫度沖擊和程序Ⅱ——基于高溫循環的沖擊相關規定。 |
